一、传导噪声（CE）的“两面性”：差模与共模

CE噪声分为差模噪声和共模噪声，两者的产生机理和抑制方法截然不同。

1. 差模噪声：开关电流的残余干扰

源头：开关电流经BUS电容滤波后，残余电流通过线路传至输入口和LISN。

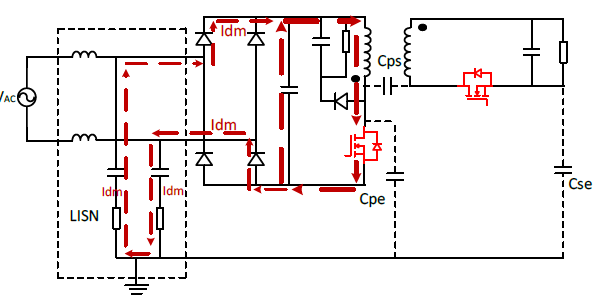

传输示意图如下所示：

抑制方案：

• LC滤波：在交流线路上布置共模电感（差模分量）+X电容，滤波效果好，但体积大、成本高，优点是BUS电容浪涌电流小、温升低。

• π型滤波：在BUS电容间插入差模电感，体积小、成本低，但后级BUS电容电流应力大、温度高。

2. 共模噪声：电压瞬变的“隐形杀手”

源头：功率器件高频开关导致电压瞬变，通过寄生电容（如Cps、Cpe）耦合至副边或大地。

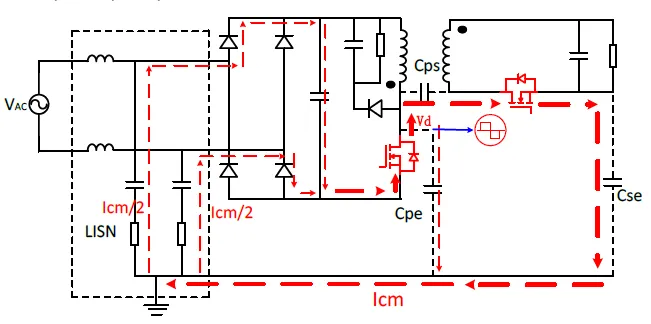

传输示意图如下所示：

抑制方案：

• 增加Y电容：为共模噪声提供低阻抗回流路径。

• 变压器优化：加屏蔽绕组或调整绕组动/静点位置。

• 共模电感：输入/输出端加小感量共模电感，压制高频噪声。

• 布局关键：变压器绕组和开关管动点远离输入线，减少耦合。




二、辐射噪声（RE）：空间传播的“电磁污染”

RE噪声通过电磁波辐射，主要来自开关管的高频dv/dt和di/dt。

抑制措施：

1. 降低开关速度：增大驱动电阻，减小dv/dt和di/dt，削弱噪声幅值。

2. 缩小回路面积：功率回路和驱动回路面积越小，辐射越少。

3. 共模电感加持：输入/输出端加小感量共模电感，阻断噪声传播。

4. Y电容布局优化：Y电容将共模电流转为差模电流，需确保回路面积最小化。

5. RCD吸收关键：主开关管漏极是强干扰源，RCD电路越靠近漏极，辐射抑制效果越好。

6. 屏蔽设计：屏蔽层需接静点（如BUS电容GND），避免引入新干扰。




三、实战总结

• CE优先解决差模：根据成本与体积需求选择LC或π型滤波。

• 共模噪声抓寄生：Y电容、变压器屏蔽、共模电感三管齐下。

• RE核心是降dv/dt：驱动电阻、回路面积、屏蔽缺一不可。

EMC设计是“细节决定成败”的战场，唯有从噪声源头入手，结合布局与滤波优化，才能实现高效可靠的PD电源设计。
